ورود سنگ‌های خیلی بزرگ به محفظه خردایش یکی از دلایل اصلی گیر کردن، شکست شانه فک و توقف ناگهانی خط تولید است. سنگ‌شکن فکی به‌عنوان مرحله اول خردایش طراحی شده تا قطعات درشت را بپذیرد، اما محدودیت‌های فیزیکی و مکانیکی مشخصی دارد که از ورود سنگ‌های فراتر از ظرفیت جلوگیری می‌کند. این محدودیت‌ها هم در طراحی دهانه ورودی و هم در سیستم‌های جانبی مثل فیدر و گریتینگ دیده می‌شود و مستقیماً روی ظرفیت واقعی، عمر قطعات و downtime تأثیر می‌گذارد.
مدیران خطوط خردایش که این مکانیزم‌ها را نادیده می‌گیرند، اغلب با هزینه‌های سنگین تعمیرات روبه‌رو می‌شوند. شناخت دقیق نحوه عملکرد این سیستم‌های محافظتی به انتخاب صحیح دستگاه و تنظیمات عملیاتی کمک می‌کند و راندمان کلی معدن را بالا می‌برد.
طراحی دهانه ورودی و محدودیت فیزیکی سنگ‌شکن فکی
دهانه ورودی سنگ‌شکن فکی با ابعاد مشخصی ساخته می‌شود که حداکثر اندازه سنگ قابل‌پذیرش را تعیین می‌کند. این دهانه معمولاً کمی بزرگ‌تر از ظرفیت اسمی در نظر گرفته می‌شود تا جریان مواد روان باشد، اما سنگ‌های oversized که از این حد فراتر روند، به‌صورت فیزیکی نمی‌توانند وارد محفظه شوند یا در ورودی گیر می‌کنند. زاویه شانه فک ثابت و متحرک نیز نقش مهمی در هدایت یا رد کردن سنگ‌های خیلی بزرگ دارد.
در معادن گرانیت و بازالت که سنگ‌ها شکل نامنظم و گوشه‌دار دارند، این محدودیت فیزیکی اهمیت بیشتری پیدا می‌کند. اگر خوراک بدون پیش‌غربال وارد شود، احتمال گیر کردن افزایش می‌یابد و فشار ناگهانی به محور و یاتاقان‌ها منتقل می‌شود. طراحی دقیق دهانه در مدل‌های مختلف سنگ‌شکن فکی ممتاز سنگ‌شکن با توجه به نوع سنگ و ظرفیت موردنیاز انجام می‌شود تا تعادل بین پذیرش سنگ درشت و حفاظت از دستگاه حفظ گردد.
نقش فیدر ارتعاشی در کنترل اندازه خوراک ورودی

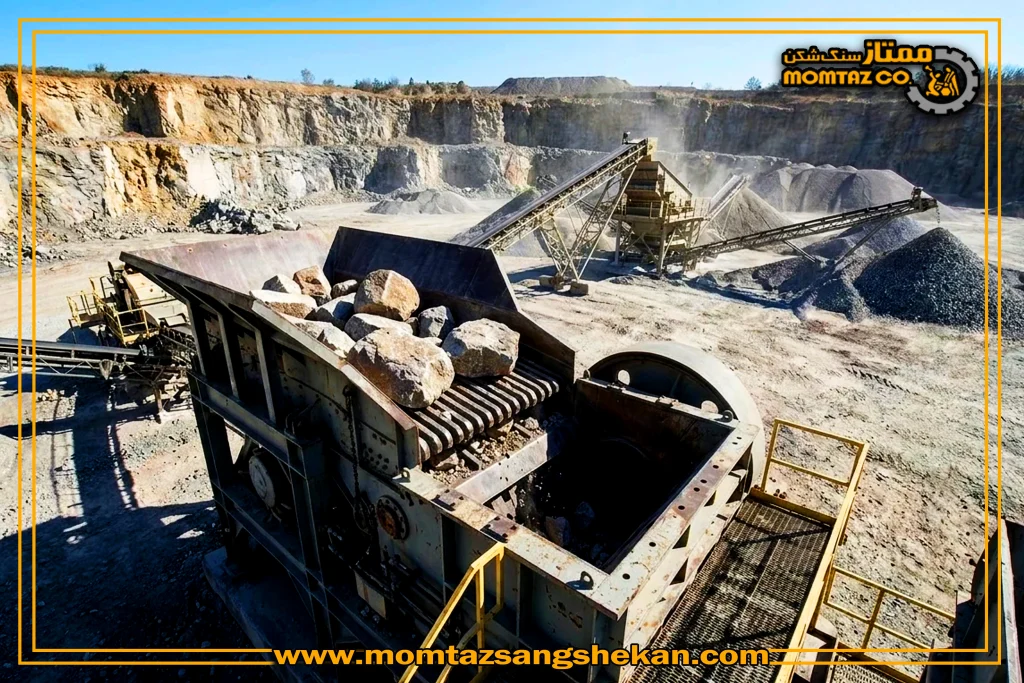

فیدر ارتعاشی یا گریزلی قبل از سنگ‌شکن فکی قرار می‌گیرد و اولین خط دفاعی در برابر سنگ‌های oversized محسوب می‌شود. این فیدر با حرکت ارتعاشی، سنگ‌های ریز را عبور می‌دهد و قطعات خیلی بزرگ را به کنار هدایت می‌کند یا روی نوار برگشتی می‌فرستد. بدون فیدر مناسب، تمام بار مستقیم به دهانه سنگ‌شکن می‌رسد و ریسک گیر کردن بالا می‌رود.
در خطوط تولید شن و ماسه یا خردایش سنگ آهن، تنظیم دامنه و فرکانس ارتعاش فیدر بر اساس دانه‌بندی خوراک ضروری است. فیدرهای ضعیف یا تنظیم‌نشده نمی‌توانند سنگ‌های oversized را جدا کنند و در نهایت ظرفیت واقعی سنگ‌شکن کاهش می‌یابد. استفاده از فیدرهای هماهنگ با سنگ‌شکن فکی در جریان یکنواخت مواد را تضمین می‌کند و از فشار ناگهانی جلوگیری می‌نماید.
عملکرد شانه فک و زاویه خردایش در رد کردن سنگ‌های بزرگ
شانه فک متحرک با حرکت تناوبی خود، سنگ را بین خود و شانه ثابت فشرده می‌کند. اگر سنگ خیلی بزرگ باشد و نتواند در زاویه مناسب قرار گیرد، به‌جای خرد شدن، به سمت بالا پرتاب می‌شود یا در ورودی باقی می‌ماند. این رفتار به‌عنوان مکانیزم خودحفاظتی عمل می‌کند و از وارد شدن نیروی بیش از حد به قطعات جلوگیری می‌نماید.
زاویه نیپ (nip angle) در طراحی سنگ‌شکن فکی طوری انتخاب می‌شود که سنگ‌های در محدوده مجاز را بگیرد و سنگ‌های فراتر از آن را رد کند. در سنگ‌های سخت مثل سیلیس یا کوارتزیت، این زاویه اهمیت بیشتری دارد چون نیروی لازم برای خردایش بالاتر است. تنظیم نادرست فاصله خروجی یا فرسودگی شانه فک این تعادل را به هم می‌زند و ریسک آسیب را افزایش می‌دهد.
اهمیت پیش‌غربال و گریتینگ در خطوط خردایش اولیه
پیش‌غربال یا گریتینگ قبل از ورود به سنگ‌شکن فکی، سنگ‌های oversized را جدا می‌کند و بار ورودی را یکنواخت می‌سازد. این مرحله نه‌تنها از گیر کردن جلوگیری می‌کند، بلکه ظرفیت واقعی دستگاه را به ظرفیت اسمی نزدیک‌تر نگه می‌دارد و مصرف انرژی را کاهش می‌دهد. در معادن رودخانه‌ای که سنگ‌ها گرد و لغزنده هستند، پیش‌غربال نقش حیاتی‌تری دارد.
نادیده گرفتن این مرحله باعث می‌شود سنگ‌شکن فکی مدام با بار نامتعادل کار کند و سایش نامتقارن روی شانه فک ایجاد شود. ترکیب صحیح گریتینگ با فیدر و سنگ‌شکن در طراحی خطوط مدرن، downtime را به شکل محسوسی پایین می‌آورد. ممتاز سنگ‌شکن در طراحی خطوط کامل، این هماهنگی را در نظر می‌گیرد تا عملکرد پایدار حاصل شود.
تأثیر نوع سنگ و شکل خوراک بر مکانیزم محافظتی
سنگ‌های لایه‌ای مثل سنگ آهک رفتار متفاوتی نسبت به سنگ‌های توده‌ای مثل گرانیت دارند. سنگ‌های تخت و پهن ممکن است از دهانه عبور کنند در حالی که حجم آن‌ها از حد مجاز بیشتر است و بعداً در محفظه گیر کنند. شکل گوشه‌دار یا گرد بودن سنگ نیز روی احتمال ورود یا رد شدن اثر می‌گذارد.
در معادن بازالت و سنگ آهن، آنالیز شکل و ابعاد خوراک قبل از طراحی خط ضروری است. اگر خوراک به‌درستی طبقه‌بندی نشود، حتی بهترین طراحی دهانه هم نمی‌تواند کاملاً از ورود oversized جلوگیری کند. اپراتورهای آموزش‌دیده با مشاهده مداوم خوراک، این مشکل را در لحظه تشخیص می‌دهند و جریان را تنظیم می‌کنند.
نشانه‌های هشدار و نگهداری برای حفظ عملکرد محافظتی
وقتی شانه فک فرسوده شود یا پیچ‌های تنظیم شل گردند، مکانیزم رد کردن سنگ‌های بزرگ تضعیف می‌شود. افزایش ارتعاش غیرعادی، صدای ضربه‌های شدید در ورودی و کاهش ناگهانی ظرفیت واقعی از نشانه‌های اولیه هستند. بازرسی منظم دهانه ورودی، اندازه‌گیری فاصله شانه فک و کنترل وضعیت فیدر، این مشکلات را قبل از تبدیل شدن به خرابی جدی شناسایی می‌کند.
برنامه نگهداری پیشگیرانه باید شامل بررسی هفتگی دهانه و تعویض به‌موقع قطعات سایشی باشد. دستگاه‌هایی که دسترسی آسان به شانه فک دارند، این بازرسی‌ها را سریع‌تر و کم‌هزینه‌تر می‌کنند. مدل‌های سنگ‌شکن با طراحی ماژولار، امکان بازرسی و تعویض سریع را فراهم می‌کنند و عمر مفید سیستم محافظتی را افزایش می‌دهند.
رعایت این اصول طراحی و عملیاتی باعث می‌شود سنگ‌شکن فکی به‌جای تبدیل شدن به نقطه ضعف خط، به‌عنوان یک محافظ مطمئن عمل کند و هزینه‌های توقف و تعمیر را کاهش دهد. انتخاب دستگاه متناسب با نوع سنگ و ظرفیت واقعی معدن، پایه‌ای‌ترین تصمیم در این مسیر است.
سوالات متداول
ابعاد دهانه ورودی و زاویه شانه فک حداکثر اندازه را مشخص می‌کنند. معمولاً سنگ نباید از ۸۰ درصد عرض دهانه بزرگ‌تر باشد تا جریان روان حفظ شود و از گیر کردن جلوگیری گردد. این مقدار در کاتالوگ هر مدل ذکر شده و باید با آنالیز خوراک معدن تطبیق داده شود.
در اکثر خطوط خردایش اولیه بله. فیدر نه‌تنها جریان را یکنواخت می‌کند، بلکه سنگ‌های oversized را جدا می‌سازد و از فشار ناگهانی به دستگاه جلوگیری می‌کند. بدون فیدر مناسب، ظرفیت واقعی به‌طور محسوسی پایین‌تر از ظرفیت اسمی خواهد بود.
فرسودگی شانه فک، شل شدن تنظیمات، آسیب به فیدر یا تغییر شکل دهانه ورودی باعث تضعیف این مکانیزم می‌شود. افزایش ارتعاش و صدای غیرعادی در ورودی از نشانه‌های اولیه هستند و نیاز به بازرسی فوری دارند.
سنگ‌های گوشه‌دار و سخت مثل گرانیت و بازالت بیشتر احتمال گیر کردن دارند، در حالی که سنگ‌های لایه‌ای مثل آهک ممکن است از دهانه عبور کنند اما بعداً مشکل ایجاد کنند. آنالیز شکل و سختی خوراک قبل از طراحی خط ضروری است.
با کنترل دقیق اندازه خوراک از طریق فیدر و پیش‌غربال، تنظیم صحیح فاصله خروجی و نگهداری منظم شانه فک. نادیده گرفتن این موارد باعث افت ظرفیت و افزایش downtime می‌شود.
